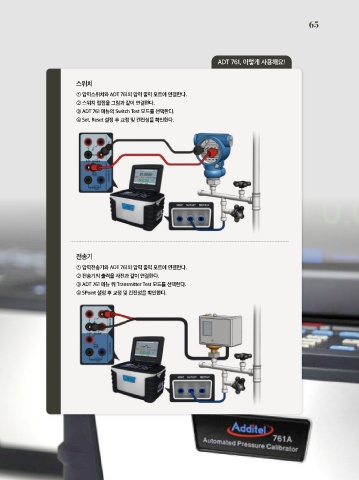

ADT 761, 이렇게 사용해요!
스위치
① 압력스위치와 ADT 761의 압력 출력 포트에 연결한다.
② 스위치 접점을 그림과 같이 연결한다.
③ ADT 761 메뉴의 Switch Test 모드를 선택한다.
④ Set, Reset 설정 후 교정 및 건전성을 확인한다.
전송기
① 압력전송기와 ADT 761의 압력 출력 포트에 연결한다.
② 전송기의 출력을 사진과 같이 연결한다.
③ ADT 761 메뉴 위 Transmitter Test 모드를 선택한다.
④ 5Point 설정 후 교정 및 건전성을 확인한다.
