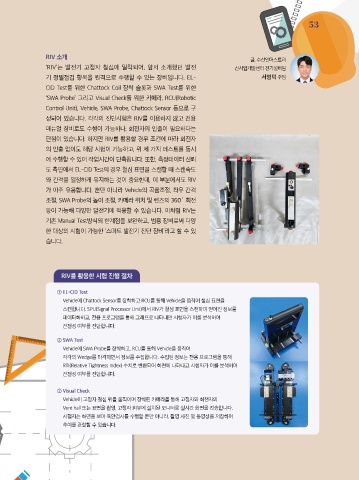

RIV 소개
글. 수산인더스트리
‘RIV’는 발전기 고정자 철심에 밀착되어, 앞서 소개했던 발전 신사업개발센터 전기설비팀
기 정밀점검 항목을 원격으로 수행할 수 있는 장비입니다. EL- 서영덕 주임
CID Test를 위한 Chattock Coil 장착 슬롯과 SWA Test를 위한
‘SWA Probe’ 그리고 Visual Check를 위한 카메라, RCU(Robotic
Control Unit), Vehicle, SWA Probe, Chattock Sensor 등으로 구
성되어 있습니다. 각각의 진단시험은 RIV를 이용하지 않고 전용
매뉴얼 장비로도 수행이 가능하나, 회전자의 인출이 필요하다는
단점이 있습니다. 하지만 RIV를 활용할 경우 조건에 따라 회전자
의 인출 없이도 해당 시험이 가능하고, 위 세 가지 테스트를 동시
에 수행할 수 있어 작업시간이 단축됩니다. 또한, 측정데이터 신뢰
도 측면에서 EL-CID Test의 경우 철심 표면을 스캔할 때 스캔속도
와 간격을 일정하게 유지하는 것이 중요한데, 이 부분에서도 RIV
가 아주 유용합니다. 뿐만 아니라 Vehicle의 곡률조절, 좌우 간격
조절, SWA Probe의 높이 조절, 카메라 위치 및 렌즈의 360˚ 회전
등이 가능해 다양한 발전기에 적용할 수 있습니다. 이처럼 RIV는
기존 Manual Test방식의 한계점을 보완하고, 범용 장비로써 다양
한 대상의 시험이 가능한 ‘스마트 발전기 진단 장비’라고 할 수 있
습니다.

RIV를 활용한 시험 진행 절차

① EL-CID Test
Vehicle에 Chattock Sensor를 장착하고 RCU를 통해 Vehicle을 움직여 철심 표면을
스캔합니다. SPU(Signal Processor Unit)에서 RIV가 철심 표면을 스캔하며 얻어진 정보를
데이터화하고, 전용 프로그램을 통해 그래프로 나타내면 시험자가 이를 분석하여
건전성 여부를 진단합니다.

② SWA Test
Vehicle에 SWA Probe를 장착하고, RCU를 통해 Vehicle을 움직여
각각의 Wedge를 타격하면서 정보를 수집합니다. 수집된 정보는 전용 프로그램을 통해
RTI(Relative Tightness Index) 수치로 변환되어 화면에 나타나고 시험자가 이를 분석하여
건전성 여부를 진단합니다.

② Visual Check
Vehicle이 고정자 철심 위를 움직이며 장착된 카메라를 통해 고정자와 회전자의
Vent hall 또는 표면을 촬영, 고정자 외부에 설치된 모니터로 실시간 화면을 전송합니다.
시험자는 화면을 보며 육안검사를 수행할 뿐만 아니라, 촬영 사진 및 동영상을 저장하여
추이를 관찰할 수 있습니다.
