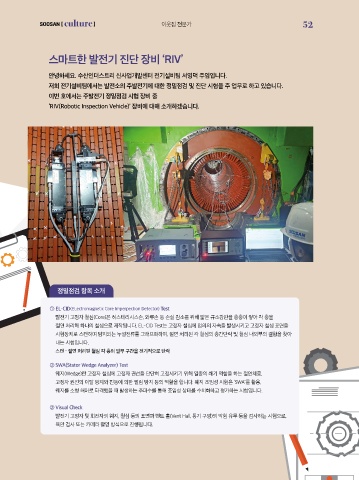

스마트한 발전기 진단 장비 ‘RIV’

안녕하세요. 수산인더스트리 신사업개발센터 전기설비팀 서영덕 주임입니다.
저희 전기설비팀에서는 발전소의 주발전기에 대한 정밀점검 및 진단 시험을 주 업무로 하고 있습니다.
이번 호에서는 주발전기 정밀점검 시험 장비 중
‘RIV(Robotic Inspection Vehicle)’ 장비에 대해 소개하겠습니다.

정밀점검 항목 소개

① EL-CID(ELectromagnetic Core Imperpection Detector) Test
발전기 고정자 철심(Core)은 히스테리시스손, 와류손 등 손실 감소를 위해 얇은 규소강판을 층층이 쌓아 각 층을
절연 처리해 하나의 철심으로 제작됩니다. EL-CID Test는 고정자 철심에 임의의 자속을 발생시키고 고정자 철심 표면을
시험장치로 스캔하며 탐지되는 누설전류를 그래프화하여, 절연 처리된 각 철심의 층간단락 및 철심 내외부의 결함을 찾아
내는 시험입니다.
스캔 – 절연 처리된 철심 각 층의 일부 구간을 전기적으로 단락
② SWA(Stator Wedge Analyzer) Test
웨지(Wedge)란 고정자 철심에 고정자 권선을 단단히 고정시키기 위해 일종의 쐐기 역할을 하는 절연체로,
고정자 권선의 이탈 방지와 진동에 의한 떨림 방지 등의 역할을 합니다. 웨지 조임성 시험은 ‘SWA’를 활용,
웨지를 소형 해머로 타격했을 때 발생하는 주파수를 통해 조임성 상태를 수치화하고 평가하는 시험입니다.

② Visual Check
발전기 고정자 및 회전자의 웨지, 철심 등의 표면과 벤트 홀(Vent Hall, 통기 구멍)의 막힘 유무 등을 검사하는 시험으로,
육안 검사 또는 카메라 촬영 방식으로 진행됩니다.
